شینه برق رسان جرثقیل سقفی

با پیشرف تکنولوژی و سختی انتقال برق به وسیله کابل در خطوط انتقال برق جرثقیل سقفی استفاده از شینه برق رسان جرثقیل سقفی جایگزین مناسبی برای سیستم سی ریل C-rail (فستون) و سیم بکسل به همراه قرقره گردید

 از نظر اقتصادی و کارایی بسیار مقرون بصرفه میباشد و هزینه های تعمیر و نگهداری را بسیار کاهش داده است

شینه نوعی شمش مسی یا آلومینیومی ، آهنی، استیل میباشد که در متراژ متغیر به هم متصل میگردد

که به وسیله جاروبک در امتداد مسیر حرکت کرده و همزمان با حرکت جرثقیل ، جریان را به دستگاه انتقال میدهد

به جرات میتوان گفت از نظر کیفیت و امنیت بسیار مناسب تر از کابل و سایر سیستم های مشابه میباشد

 اولین تولید کننده شینه برق رسان استاندارد جرثقیل سقفی به صورت باز و بسته شرکت رامیار میباشد

برند های معتبر این حوضه vahle wampfler cariboni میباشد

برای خرید شینه برق رسان جرثقیل سقفی ، جاروبک ، منبع تغذیه، مفصل انبساط و.. با قیمت مناسب و کیفیت بالا و گارانتی معتبر با مشاورین شرکت رامیار تماس حاصل فرمایید

انواع شینه برق رسان جرثقیل سقفی

برای دسته بندی شینه جرثقیل سقفی به دو گروه تقسیم میشود که هر کدام در موارد خاص استفاده میگردد

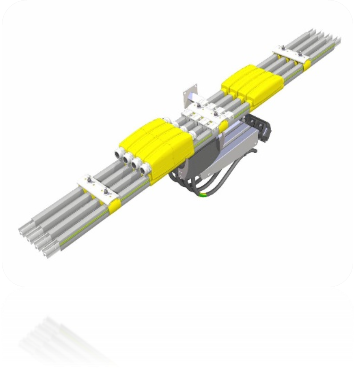

شینه باز برق رسان جرثقیل سقفی : این مدل از باسبار به دو دسته شینه باز عایق دار و بدون عایق تقسیم میشود

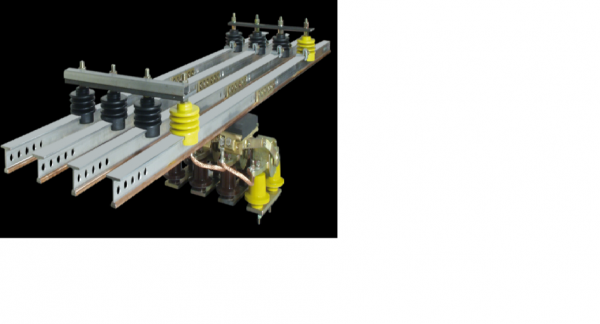

شینه باز بدون عایق: با توجه به نامگذاری این شینه معمولا در محیط هایی با درجه حرارت بالا استفاده میشود چون باعث دفرم شدن و از بین رفتن قسمت های غیر فلزی میشود

بیشتر در صنایع فولاد سازی و ذوب آهن که دمای محیط در بعضی از قسمت ها بسیار بالا میباشد استفاده میشود

شینه باز با عایق : از لحاظ ساختدار و مدل طیف وسیعی را شامل میشود که هر کدام در شرایط مورد نیاز استفاده میگردد

عایق بودن شینه باعث کاهش ضریب خطر و بروز هرگونه اتصال کوتاه میشود و ریسک حادثه را کاهش میابد

اما در برخی از شرایط باید از شینه باز بدون عایق استفاده کرد به طور مثال زمانی که آمپر بالا مورد نیاز است و محیط دمای بسیار بالای دارد

شینه بسته برق رسان جرثقیل سقفی : در محیط های صنعتی سبک که آمپر پایین تری لازم است معمولا از شینه بسته استفاده میشود

به دو دسته تقسیم میشود شینه برق رسان pvc و آلومینیومی تقسیم میشود

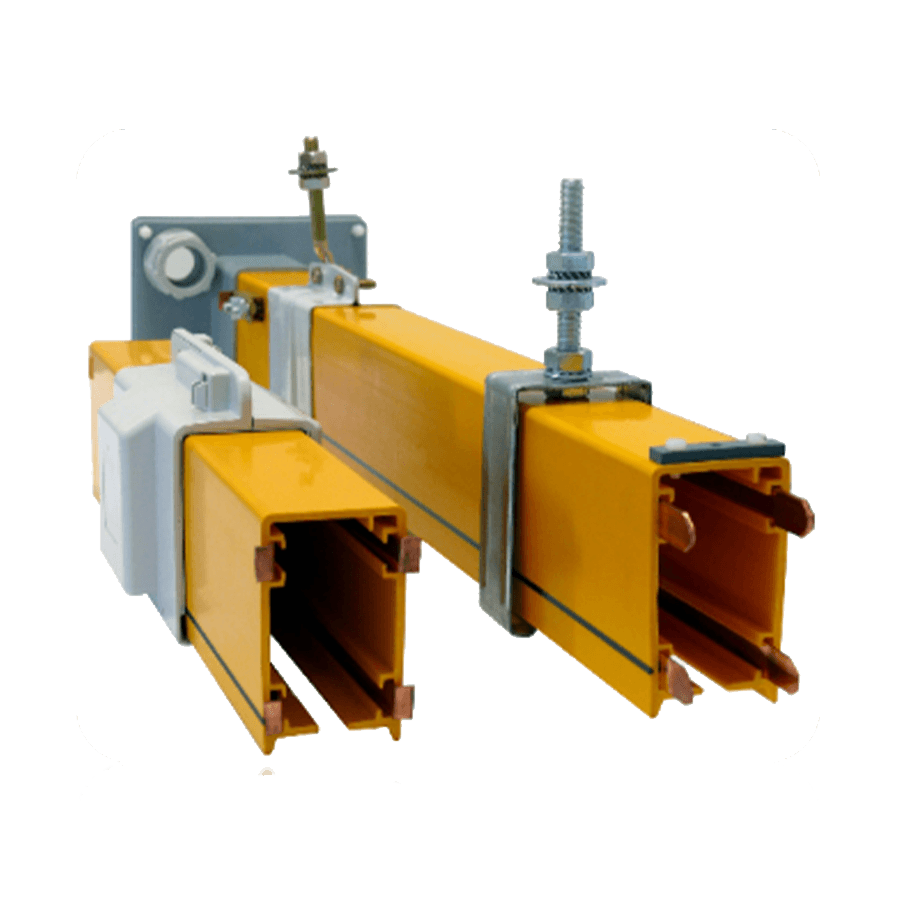

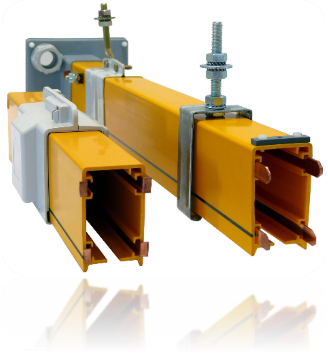

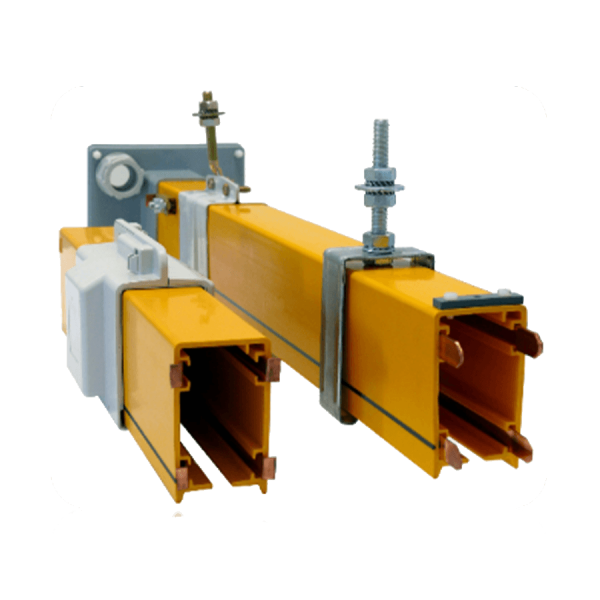

شینه  pvc : بدنه این شینه از جنس pvc میباشد و تیغه های مسی در داخل آن تعبیه شده است

بسیار منعطف و مقاوم تر است و از نظر اقتصادی مقرون به صرفه تر میباشد

معمولا برای مصارف صنعتی سبک مورد استفاده قرار میگرد و از 50 آمپر تا 280 آمپر طراحی شده است

شینه  آلومینیومی :این بدنه شینه از جنس آلومینیوم میباشد ، طول عمر و دمای بالاتری را تحمل میکند

برای مصارف متوسط استفاده میشود از 50  آمپر تا 280 آمپر برای خرید موجود میباشد

اجزا و متعلقات شینه جرثقیل سقفی :

جاروبک : قطعه ای الکترومکانیکی میباشد که برای انتقال جریان از شینه به تابلو برق مورد استفاده قرار میگیرد

جاروبک به وسیله راهنما جاروبک به دستگاه متصل میشود و با بالابر جرثقیل حرکت کرده و جریان لازم را تامین میکند

توصیه میشود از دو جاروبک برای انتقال جریان استفاده کنید که با قطع شدن هر کدام جرثقیل متوقف نشود

منبع تغذیه : برای برق دار کردن خطوط باسبار جرثقیل سقفی ، باتوجه به میزان آمپر مصرفی و طول مسیر معمولا یک منبع تغذیه در وسط خط تعبیه میگردد با افزایش طول مسیر یک منبع تغذیه در ابتدا و انتها هم اضافه میگردد

مفصل انبساط یا اکسپنشن جوینت(expansion joint) :  در فصول مختلف سال به علت تغییرات دما اندازه و سایز خطوط شینه تغییر میکند و برای بالانس و ثابت نگهداشتن آن از قطعه به نام اکسپنشن جوینت استفاده میکنیم

برای شینه بسته هر 55 متریک اکسپنشن جوینت باید نصب کنید

و برای شینه باز هر 72 متر اکسپنشن جوینت باید خرید کنید

مقره شینه باز : برای جلوگیری از برق دار شدن سازه و اتصال ها بین شینه و نگهدارنده ها مقره متصل میکنیم با ضریب عایقی بالا باعث ایزوله شدن سیستم میشود

پارکینگ خط شینه باز : در بعضی از مجموعه ها ممکن است چند دستگاه جرثقیل به طور همزمان در حال جا به جایی باشند

برای تعمیر یک دستگاه آن را داخل پارکینک قرار میدهیم و فقط برق پارکینگ را برای تعمیرات قطع میکنیم

بست و اتصالات به همراه متعلقات شینه

مجموعه ای از متعلقات و پیچ و مهره ها که برای نصب و اتصال شینه ها به یکدیگر و سازه کاربرد دارند

نبشی سوراخ دار نگدارنده



بست نگهدارنده شینه به سازه
